Nossos filtros de tela impedem a passagem de particulados e sujidades grosseiras* que com o tempo podem desencadear em entupimentos e reposição precoce de materiais na rede hidráulica e equipamentos. Podem ser utilizados como forma preventiva à montante e/ou jusante de equipamentos como Filtros de areia e Abrandadores.

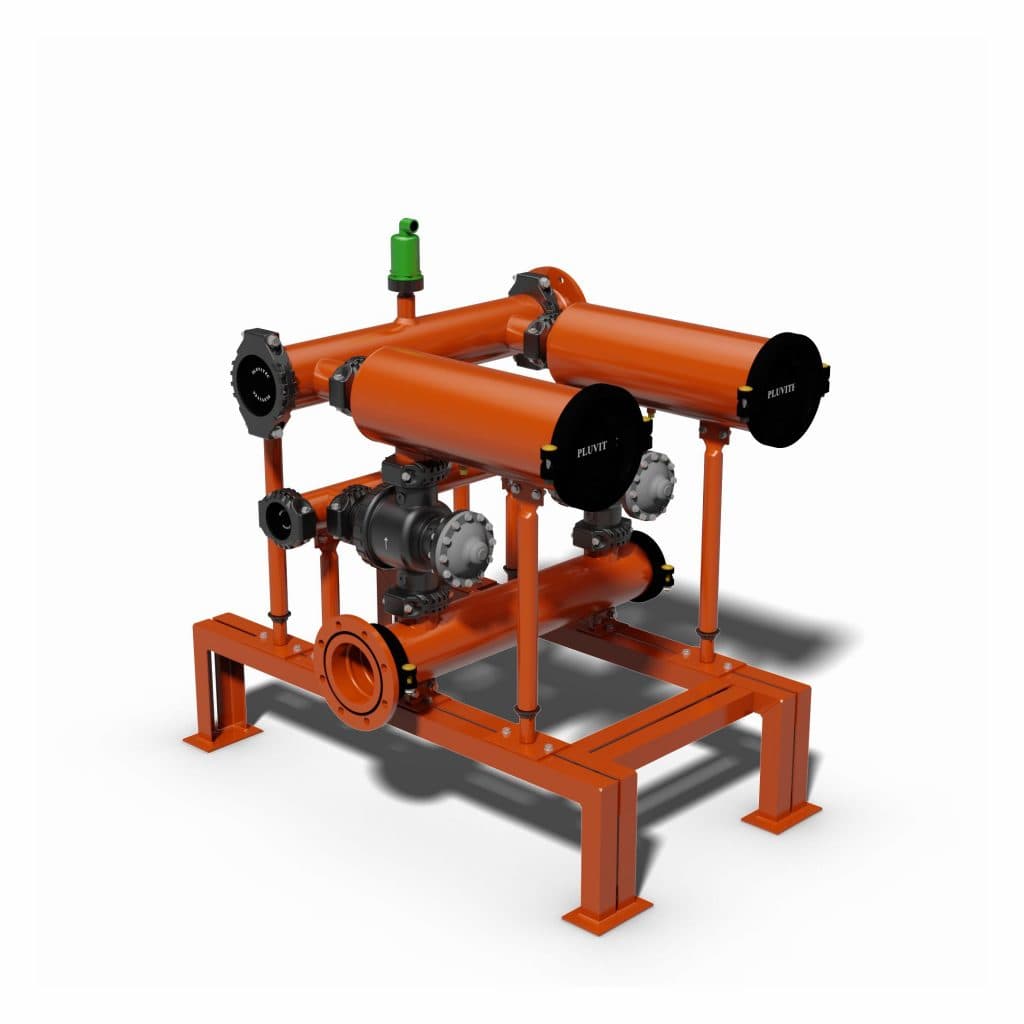

Os Sistemas de Filtração em Tela Hidro Solo podem ser dimensionados para qualquer vazão e pressão.
Os filtros de tela e manifolds são construídos em aço carbono A36, os acoplamentos e válvulas de 3 vias para retrolavagem são de alumínio, dando praticidade e versatilidade na montagem.
Processo de retrolavagem:
Possuímos também a opção de automatizar a retrolavagem dos filtros de tela por meio um quadro de comando programável, por tempo ou por perda de carga.
O processo de retrolavagem, automatizado, é realizado por quadro de comando que envia um sinal aos solenoides, em um horário predeterminado, ou devido a uma perda de carga preestabelecida. Estes solenoides enviam um sinal hidráulico que abre as válvulas de retrolavagem, invertendo o fluxo e retirando os contaminantes depositados na tela.
Para retrolavagem manual, basta acionar a válvula de 3 vias sobre a tampa da válvula de retrolavagem.
| MODELO | FT 25 | FT 50 | FT 80 |
| Material do corpo | Aço Carbono | Aço Carbono | Aço Carbono |
| Tratamento Anti-corrosivo (1) | Epóxi / Poliéster | Epóxi / Poliéster | Epóxi / Poliéster |
| Material do Elemento Filtrante | Aço Inox | Aço Inox | Aço Inox |
| Área de Tela – cm² | 953 | 1740 | 2680 |
| Área efetiva – cm² – malha 45 (2) | 400 | 730 | 1125 |
| Área efetiva – cm² – malha 60 (2) | 372 | 678 | 1045 |
| Área efetiva – cm² – malha 200 (2) | 352 | 643 | 991 |
| Diâmetro – Entrada e Saída | Victaulic 2″ | Victaulic 3″ | Victaulic 4″ |
| Grau de Filtragem em micron (3) | 360 / 260 / 77 | 360 / 260 / 77 | 360 / 260 / 77 |
| Temperatura Máx. – Operação | 65° C | 65° C | 65° C |
| Pressão Máx. de Serviço | 150 mca | 150 mca | 150 mca |
| Tempo de retrolavagem | 45 a 60 seg. | 45 a 60 seg. | 45 a 60 seg. |
